Rehabilitació d’habitatge a Pessonada

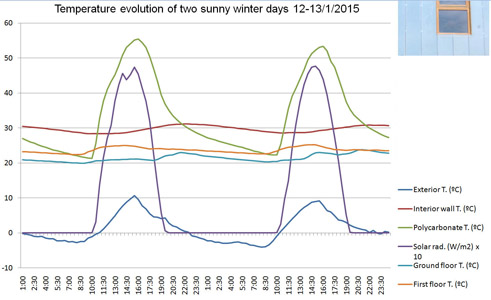

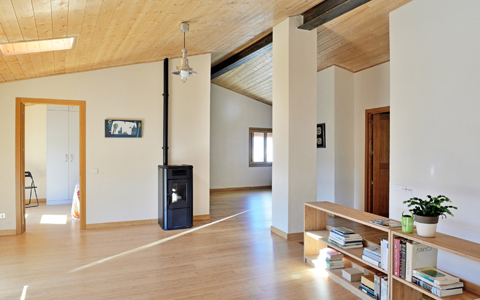

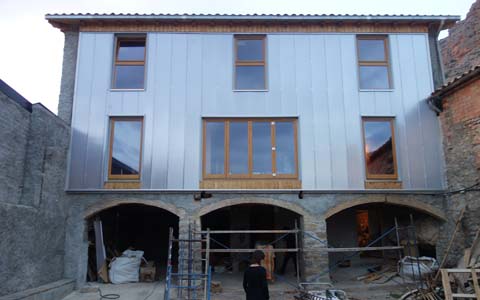

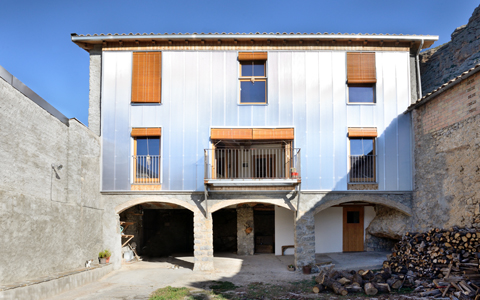

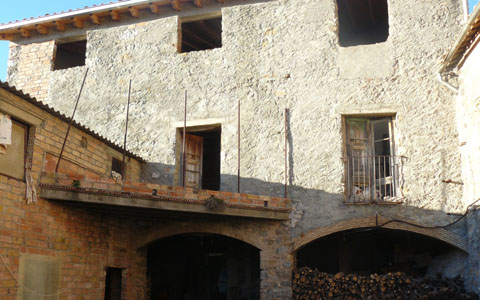

En aquest projecte, una antiga casa es va convertir en passiva gràcies, sobretot, a la intervenció duta a terme en la façana sud per a aconseguir el confort interior. L’estat original era un edifici de murs de pedra sense aïllament, una façana sud tancada i de poca qualitat estructural i amb finestres petites i una coberta nova però amb un gruix d’aïllament insuficient. A causa del mal estat de la façana sud no es van poder fer finestres molt més grans que les existents, per la qual cosa es va optar per la instal·lació de panells de policarbonat de 8 capes en el seu exterior, fet que va convertir la façana sud en un gran radiador passiu. La resta de murs i coberta es van aïllar per l’interior. A més, es va instal·lar una estufa de biomassa de suport per als dies ennuvolats. Aquesta intervenció ha donat lloc als resultats espectaculars que s’observen en la gràfica, que parla per si sola durant dos dies assolellats. Mentre la temperatura exterior es mou entre -4 °C i 10 °C, a l’interior no descendeix de 20 °C en tot el dia sense cap aportació de calor addicional que el sol.

Durant l’hivern, encara que les hores de sol siguin poques, en aquesta època de l’any el sol es queda baix i incideix molt perpendicular a la façana sud. En aquesta orientació l’aïllant exterior transparent com és el policarbonat és millor que un gran gruix d’aïllant molt eficient. El policarbonat en ser transparent permet ser actiu i no sols evitar que la calor marxi si no aportar calor dins. Es veu com es comporta la temperatura de la cambra d’aire entre el policarbonat i la paret exterior. De seguida que sali el sol incideix gairebé perpendicular a la façana i puja la temperatura al seu interior fins a sobrepassar els 50 °C. quan el sol es va, la temperatura baixa però suau ja que el mur existent s’a carregat de calor durant el dia i a cedint energia cap a dins la casa però també cap a la cambra d’aire que guarda la calor. Per aquest efecte la cara exterior del mur durant la nit no baixa a menys de 20 °C que és gairebé la temperatura interior. El mur exterior té aquest salt tèrmic de +50 a +20 °C però la cara interior del mur d’uns 35cm de gruix de pedra esmorteeix el salt tèrmic variant entre +28 °C i +32 °C. un autentico mur radiant interior molt confortable i homogeni. El desfasament del pic de calor és d’unes 8 hores. La temperatura màxima de radiació del mur interior l’aconsegueix al voltant de les 23h. compensant molt bé les perdudes per transmissió de la resta de l’envolupant, coberta i altres façanes. Amb aquest desfasament, s’aconsegueix una corba de temperatura interior molt plana i amb tot just salt tèrmic dia-nit. Només una petita pujada s’aprecia al matí quan entra el sol directe per les finestres vidriades.

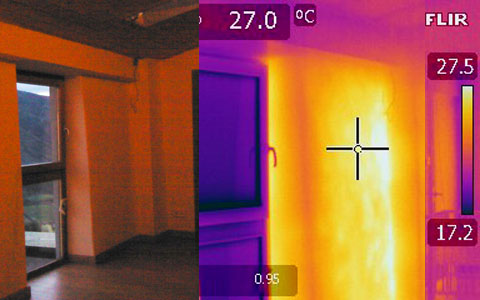

En les imatges termogràfiques s’aprecia bé el l’augment de temperatura del mur sud que és un mur radiant, a diferència de la resta de superfícies de l’interior. Només les persones i un aparell de música estan mes calentes que el mur radiant, que per la seva gran superfície permet que una temperatura no gaire calenta aportació el confort necessari a l’interior. A l’estiu, com la incidència dels raigs de sol en la façana és menor a causa de la seva inclinació més vertical, el policarbonat rebrà també menys radiació. De totes maneres s’ha dissenyat un sistema de protecció lleuger i desmuntable per a estiu amb l’objectiu de protegir el policarbonat del sol. De moment sense cap mena de protecció mes que li canvio d’orientació del sol cada vegada mes alt, la temperatura de l’aire exterior puja a mes de 30 °C en canvi la temperatura de la cambra d’aire del policarbonat en cap cas supera els 40 °C i el mur interior irradia al voltant dels 25 26 °C . La temperatura de l’espai interior de gener a maig es manté entre +19 °C i +25 °C Amb els resultats obtinguts, es pot dir que aquest exemple és una solució excel·lent i assequible per a una rehabilitació energètica en climes similars i amb una orientació a sud. Un aïllament exterior d’O=1.1W/m2K però actiu que capta durant l’hivern molta mes energia de la qual deixa sortir. Ben adaptat al clima instal·lat del Pirinenc sud a 800 metres d’alçada.
